SYP-5B(S)型 5噸手動粉末壓片機
一、儀器優勢：
SYP系列手動壓片機是新諾為適應當前市場需求，結合部分高校老師的建議與反饋，在老款壓片機基礎上研制的新一代實驗室油壓機。該機進行了全面的優化改進，具有造型美觀、操作方便、做工精致、結構緊湊等優點，采用一體式結構，油缸、油池、主板、活塞在一個主體上，沒有密封連接，減少了漏油點，降低了壓片機漏油的機率。設計之初考慮了壓片機日后的清潔工作，更方便用戶日后進行儀器維護保養。采用進口壓力傳感器，壓力穩定性好，深受國內外部分用戶喜愛。
二、型號說明：
新諾SYP-5B（S)系列 5噸手動壓片機適用于小規格模具壓片或對壓力沒有太高要求的用戶使用，其采用二立柱設計，具有體積小、重量輕，造型美觀等特點，也非常適合放進手套箱內使用。
三、主要技術參數：
設備型號 | SYP-5B | SYP-5BS |
原老型號 | SYP-5T | SYP-5TS |

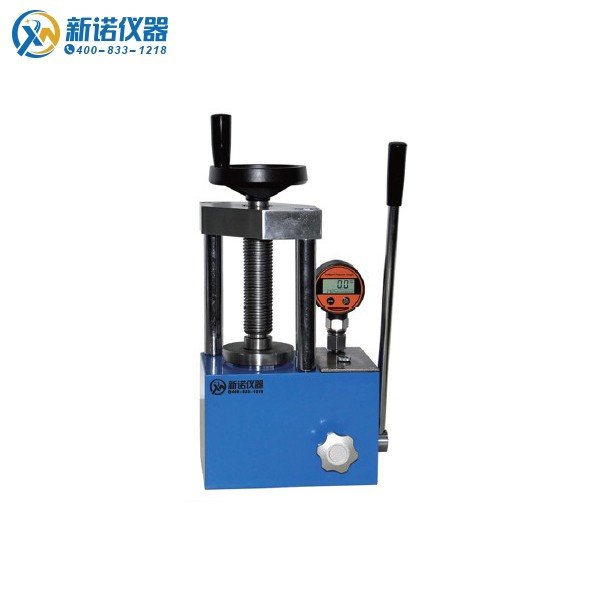

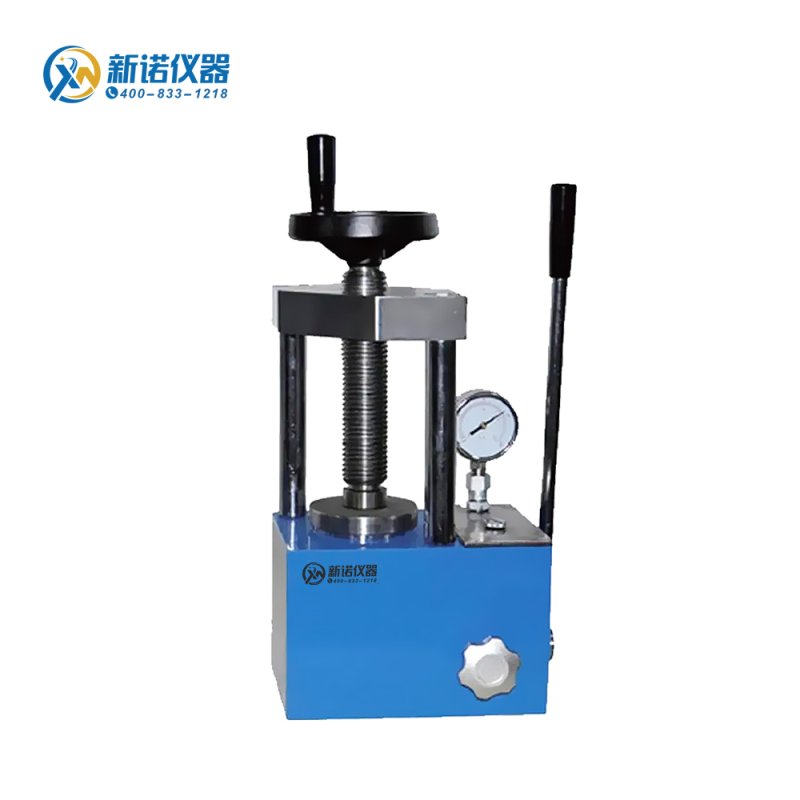

壓力表類型 | 指針式，壓力、壓強雙刻度顯示 | 數顯式，高精度數字顯示壓力表 |
選配數顯表 | XNNETS 數字顯示 0.00-40.00MPa/0.01MPa（僅限"S"型） | |
壓力范圍 | 0-5T（0-31.4MPa） | |
壓力換算 | 1T=6.28Mpa/1Mpa=0.15T | |
活塞直徑 | Ф45mm 鍍鉻油缸 | |
**活塞行程 | 30mm | |
加壓方式 | 手動加壓 | |
壓力穩定性 | ≤1MPa/10min | |
模具壓強計算公式 | 油缸的面積÷模具的面積x壓力表讀數=模具實際承受壓強（Mpa） | |
整體結構 | 一體式結構 | |
立柱數量 | 2根立柱 | |
工作臺直徑 | Ф80mm | |
工作空間 | 96x130mm（寬/高） | |
外形尺寸 | 225x155x380mm（長寬高） | |
設備重量 | 28kg | |
配置說明 | 油壓機1臺，模具選購。型號中帶"S"為數顯壓力表，統一加價1000元。 | |
備注：部分為我新諾特有指標，可根據客戶需求定做或改進油壓機。
五、壓力換算表：
規格型號 | SYP-5B(S)型 粉末壓片機壓力換算表 | |
實際輸出壓力 | 壓力表系統壓強 | 壓力表類型 |
0.2 T | 1.25 MPa |
|
0.4 T | 2.51 MPa | |
0.6 T | 3.77 MPa | |
0.8 T | 5.03 MPa | |
1 T | 6.28 MPa | |
2 T | 12.5 MPa | |
3 T | 18.8 MPa | |
4 T | 25.1 MPa | |
5 T | 31.4 MPa | |
壓強計算公式 | 油缸的面積/模具的面積x壓力表讀數=模具的實際承受壓強（Mpa） | |
友情提示 | 系統壓強（即壓力表讀數）不宜超過31.4MPa=5T，否則會影響設備使用壽命 | |
