769YP-30T型 手動粉末壓片機
新諾儀器30噸手動粉末壓片機應用范圍
769YP系列常規噸位手動粉末壓片機，又名：小型油壓機，紅外壓片機，實驗室壓片機，粉末成型機等等，主要應用于紅外分光光度計及熒光光譜儀上固體樣品制樣及各種小型粉末壓片成型。廣泛應用于催化、硅酸鹽、電池、陶瓷、水泥及粉末冶金等行業。是當前實驗室中常見的一種粉末壓力成型設備。
新諾儀器30噸手動粉末壓片機結構圖示：
1、手輪 2、絲杠 3、螺母 4、立柱 5、頂蓋 6、大油缸 7、大板 8、油池 9、工作空間 10、壓力表 11、手動壓把 12、柱塞泵 13、注油孔螺釘 14、限位螺釘 15、吸油閥 16、出油閥 |
|
769YP系列常規噸位壓片機主要技術參數：
型 號 | 769YP-10T型 | 769YP-15A型 | 769YP-24B型 | 769YP-30T型 |
壓力范圍 | 0~15T（0~25MPa） | 0~15T（0~25MPa） | 0~24T（0~40MPa） | 0~30T（0~35MPa） |
活塞直徑 | Φ87mm | Φ87mm | Φ87mm | Φ105mm |
大活塞行程 | 20mm | 20mm | 20mm | 20mm |
工作空間 | 140×140×120mm | 94×94×120mm | 94×94×140mm | 140×140×150mm |
壓力穩定性 | ≤1MPa/5min | ≤1MPa/5min | ≤1MPa/5min | ≤1MPa/5min |
立柱數量 | 2立柱 | 4立柱 | 4立柱 | 4立柱 |
外形尺寸 | 280×210×500mm | 280×210×500mm | 280×260×500mm | 325×230×550mm |
重 量 | 35公斤 | 36公斤 | 40公斤 | 50公斤 |
備 注 | 以上指標僅供參考，工作空間可以加高，可根據用戶需求定做特殊壓片機 | |||
769YP-30T 粉末壓片機壓力換算：
油缸實際壓力（噸） | 4.3T | 8.6T | 12.9T | 17.2T | 21.5T | 25.8T | 30T |
壓力表示值（MPa） | 5MPa | 10MPa | 15MPa | 20MPa | 25MPa | 30MPa | 35MPa |

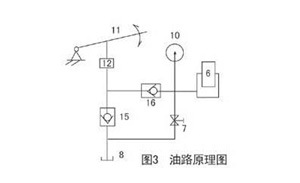

769YP系列小噸位壓片機油路原理：
| 工作時，放油閥7關閉。擺動手動壓把11，油液從油池8中經單向閥15吸入，通過出油閥16壓出進入大活塞6中，這樣不斷續存能量，而形成高壓油，并在壓力表10中顯示出來，當開啟放油閥7，即可卸荷。 |
壓片機操作說明：
先將注油孔螺釘13旋松，順時針擰緊放油閥7，將模具置于工作臺5的中央，用絲杠2擰緊后，前后搖動手動壓把11，達到所需壓力，保壓后，逆時針松開放油閥7，取下模具即可。
手動壓片機注意事項：
（1）使用前必須先松開注油孔螺釘13，壓片機才能正常工作
（2）定期在絲杠2及柱塞泵12處加潤滑油
（3）加壓決不允許超過機器的壓力范圍，否則會發生危險
（4）壓片機使用清潔的46號機油為宜，絕不可用剎車油
（5）加壓時感覺手動壓把11有力，但壓力表10無指示，應立即卸荷檢查壓力表10
（6）新機器或較長一段時間沒有使用時，在用之前稍緊放油閥，加壓到20~25MPa時即卸荷，連續重復2~3次，即可正常使用
（7）大活塞6不要超過行程20mm
壓片機故障排除：
故 障 | 原 因 | 排除方式 |
無 壓 | 1、出油閥16內閥口無鋼珠 2、出油閥密封不嚴或有異物 | 1、用6mm內六角扳手旋開閥螺釘16，取出彈簧，再用一根6mm左右的鐵棒或螺釘，一個頭頂住鋼珠，另一頭附磁鐵，吸出鋼珠，清洗鐵屑或異物，再依次復位 2、旋開閥螺釘15，注入油后，用手指按住閥口，開動機器，感到非常有力時，再擰緊閥螺釘15即可 3、從注油孔加30號清潔機油 |
上壓不穩且慢 | 1、漏油 | 1、檢查漏油處，擰緊或排除 |
絲杠彎曲 | 1、769YP-15A型加壓超過25MPa時 2、769YP-24B型加壓超過40MPa時 | 1、調直或更新絲杠 2、及時擰緊大螺母 |
