• 產品名稱：D、DF、MD 、DF 、DY型單吸多級離心泵

• 流量范圍：6.3～600 m3/h

• 揚程范圍：17～600 M

• 使用溫度：＜80℃

• 輸送介質：清水 油 酸液 堿液

• 工作壓力：1.6MPa

• 過流材質：不銹鋼、鑄鐵

概  述
該系列泵系節段式多級離心泵,性能范圍廣、運行安全平穩、低噪音、長壽命、安裝維修方便等優點；通過改變泵的材質、密封形式和增加冷卻系統，可輸送熱水、油類、腐蝕性和含磨料的介質等。
D型泵供輸送不含固體顆粒、溫度不高于80℃的清水或物理化學性質類似于清水的液體，適應于礦山和城市給排水工程使用。
DG型泵供輸送不含固體顆粒、溫度不高于105℃的清水或物理化學性質類似于清水的液體，用于鍋爐給水或輸送熱水或類似熱水的介質。
MD型泵供輸送固體顆粒含量不大于1.5%的中性礦水（粒度小于0.5毫米）及類似的其它污水，被輸送介質的溫度不高于80℃，適于鋼鐵廠、礦山排水、污水輸送等場合。
DF型泵供輸送溫度為-20℃～105℃，不含固體顆粒，有腐蝕性的液體。
DY型泵用于輸送不含固體顆粒，溫度為-20℃～150℃，粘度小于120厘沲的油類和石油產品。
以上各型泵的進口允許壓力均不超過0.6MPa。
型號意義
D（DG、MD、DF、DY）85-67×3
D —— 多級臥式離心泵
DG —— 多級鍋爐給水泵
MD —— 耐磨多級離心泵
DF —— 多級耐腐蝕離心泵
DY —— 多級離心油泵
85 —— 泵設計點流量為85m3/h
67 —— 泵單級設計點揚程為67m
3 —— 泵的級數為3
100D16×3
100 —— 泵進口直徑為100mm
D —— 多級臥式離心泵
16 —— 泵單級設計點揚程為16m
3 —— 泵的級數為3
性能范圍（設計點）
流量：6.3～600m3/h
揚程：22.8～650m
結構特點
D、DG、MD、DF、DY型泵主要由固定部分、轉子部分、軸承和軸封四大部分組成。
1.定子部分：主要由進水段、中段、出水段和導葉等組成，用穿杠將各段拉緊，構成工作室。D型泵進口為水平方向，出口垂直向上；DG型泵進、出口均垂直向上；MD、 DF、DY型泵出口垂直向上，進口一般為水平方向，根據需要也可生產進出口垂直向上方向。
2.轉子部分：主要由軸、葉輪、平衡盤和軸套等組成。軸將動力傳遞給葉輪使其工作；平衡盤用來平衡軸向力；軸上裝有可更換的軸套以保護軸。
3.軸承部分：主要由軸承體、軸承和軸承壓蓋等組成。除85-67、155-67、600-60型泵采用滑動軸承、稀油潤滑外，其余型泵均采用滾動軸承、潤滑脂潤滑。85-67、155-67也可采用滾動軸承結構。
4.軸封：一般采用軟填料密封，主要由進水段和尾蓋上的密封函體、填料、擋水圈等組成。密封腔內通有一定壓力的水，起水封、水冷和潤滑的作用。D型泵水封水一般來源于泵內的高壓水，DG、MD、DF、DY型泵來源于泵內的壓力水或外部供水。DG、MD、DF、DY型泵較多采用機械密封。
傳動：泵通過彈性聯軸器由原動機直接驅動。從原動機端看，泵為順時針方向旋轉。

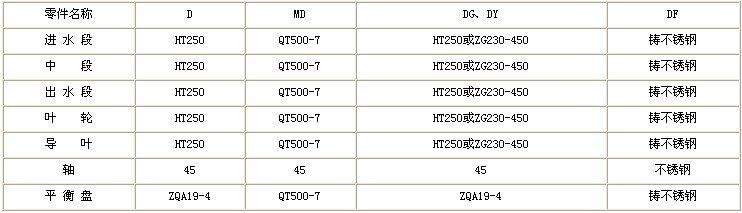

材料
