CHLF（T）輕型段式多級離心泵
865
產品名稱：CHLF,CHLF（T）輕型段式多級離心泵
流量范圍：1～28 m3/h
揚程范圍：1～65 M
使用溫度：-20℃ - 120℃
輸送介質：清水 油 酸液 堿液
工作壓力：1.6MPa
過流材質：不銹鋼
產品概述
CHL，CHLK和CHLF（T）輕型臥式多級離心泵采用了MIAN修機械密封。泵的過流部件均采用不銹鋼材料（304或316）制成，具有低噪音，耐輕腐蝕，外形美觀、體積小、重量輕、使用壽命長等特點。
應用范圍
CHL，CHLK和CHLF（T）型泵主要用于家庭型中央空調循環及工業上液體的傳輸。如脫礦物質水、軟水、凈化系統、輕油等的循環和增壓。
1）小型中央空調循環
2）冷卻系統
3）工業清洗
4）水處理（水的凈化）
5）水產養殖
6）施肥/計量系統
7）環境應用
工作條件
稀薄、干凈、不凝、不爆炸、不含固體顆粒或纖維的液體。
液體溫度： 常溫型－15℃至+70℃
熱水型+70℃至+110℃
環境溫度：+40℃
運作壓力：10巴
進口壓力受**運作壓力限制
介質酸堿性：PH4~9
電機
電機為全封閉，風冷式二極電機
防護等級：IP55
絕緣等級：F
標準電壓，
50Hz：
1×220-240V
3×220-240V
380-415V

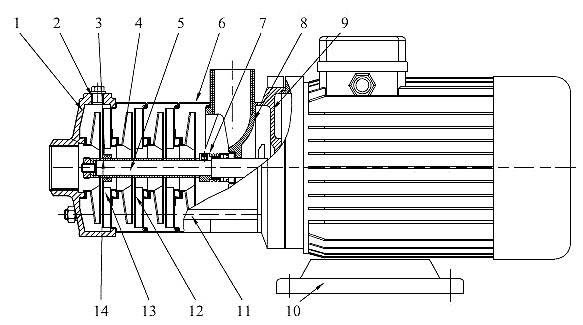

結構圖
序號/NO. | 名稱/Name | 材料/Material |
2 | 堵頭/Gag | 不銹鋼/Stainless steel |
3 | 軸承/Bearing | 碳化鎢/Tungsten carbide |
4 | 葉輪/Impeller | 不銹鋼/Stainless steel |
5 | 軸/Shaft | 不銹鋼/Stainless steel |
6 | 出水導葉Water-out guide vane | 不銹鋼/Stainless steel |
8 | 機械密封/Mechanical seal | |
9 | 電機端蓋/Motor end cover | 鋁合金/Aluminum alloy |
10 | 底座/Base frame | 鑄鐵/Cast iron |
11 | 拉桿/Pull-rod | 不銹鋼/Stainless steel |
12 | 導葉/Guide vane | 不銹鋼/Stainless steel |
13 | 支撐導葉/Support guide vane | 不銹鋼/Stainless steel |
14 | 葉輪隔套/Impeller separating sleeve | 不銹鋼/Stainless steel |
CHLF | ||
1 | 進水體/Water-in body | 不銹鋼/Stainless steel |
7 | 出水體/Water-out body | 不銹鋼/Stainless steel |
CHLF(T) | ||
1 | 進水體/Water-in body | 鑄鐵/Cast iron |
7 | 出水體/Water-out body | 鑄鐵/Cast iron |

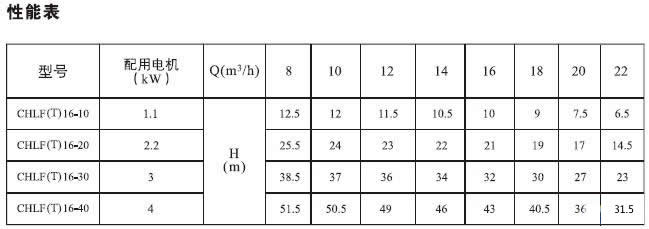

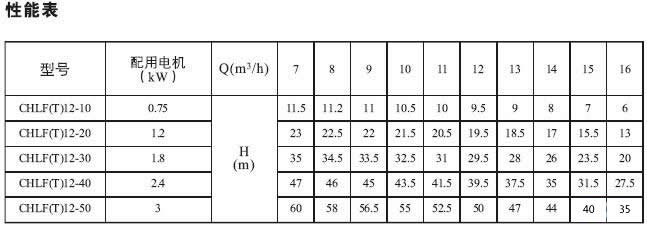

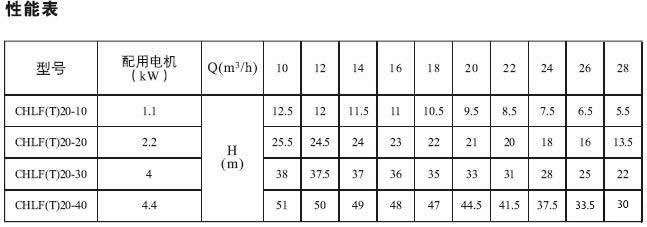

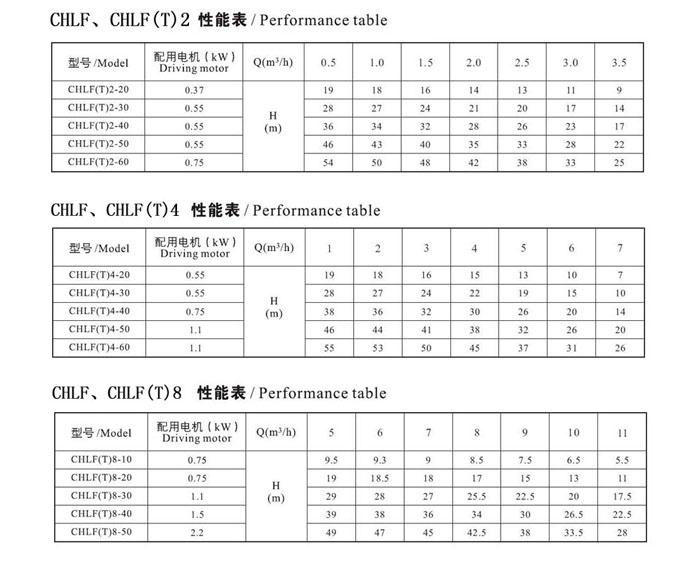

性能參數

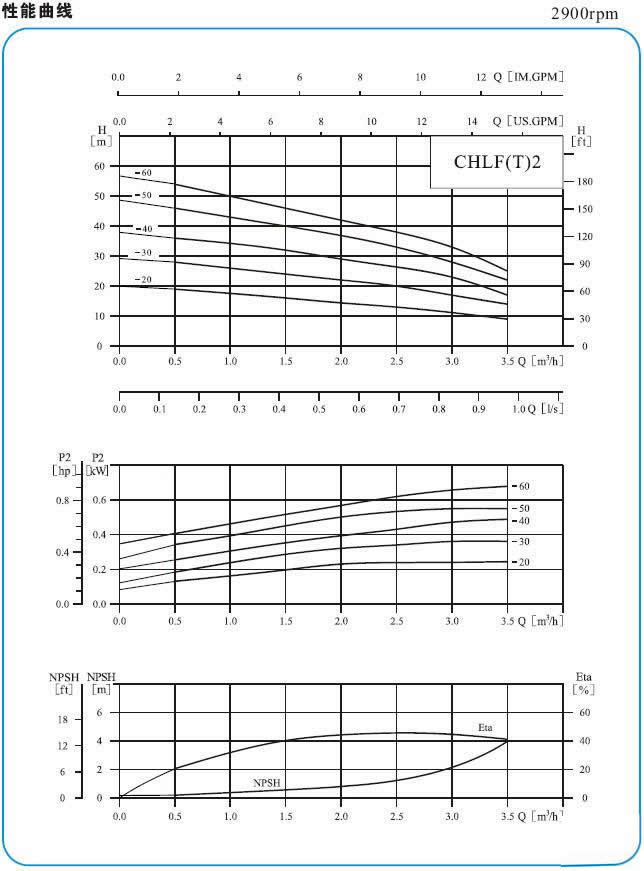

性能曲線

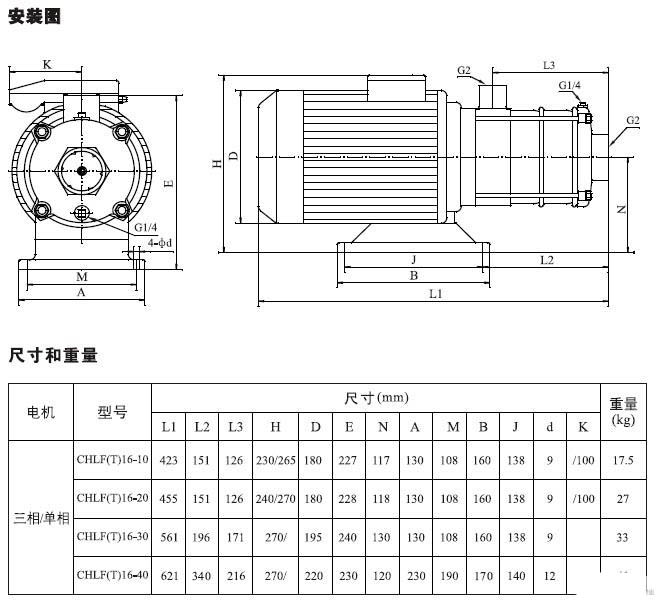

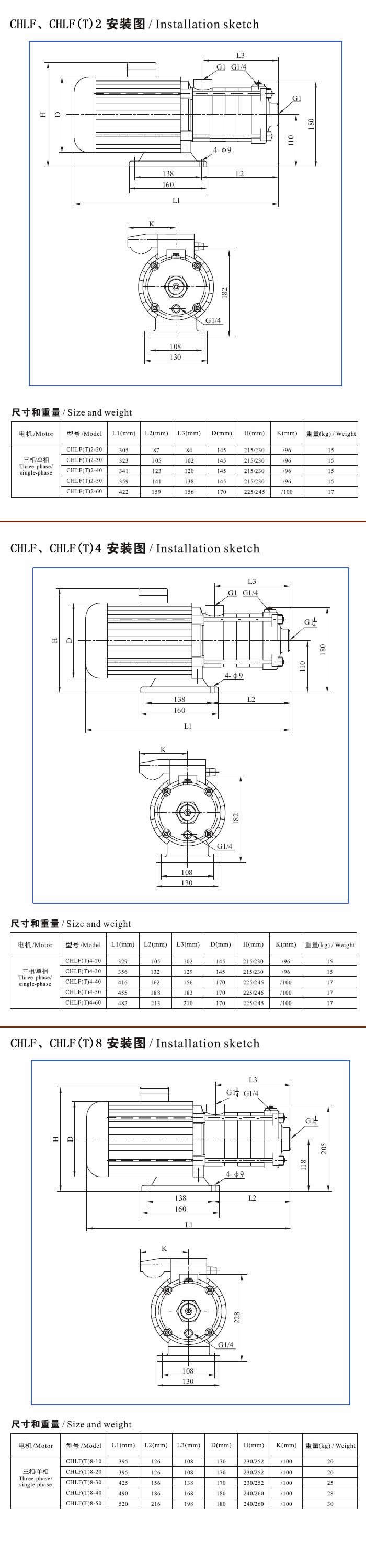

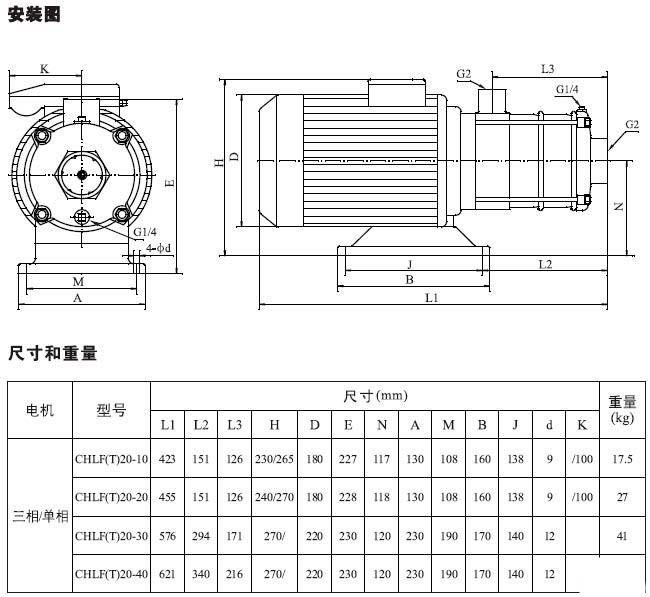

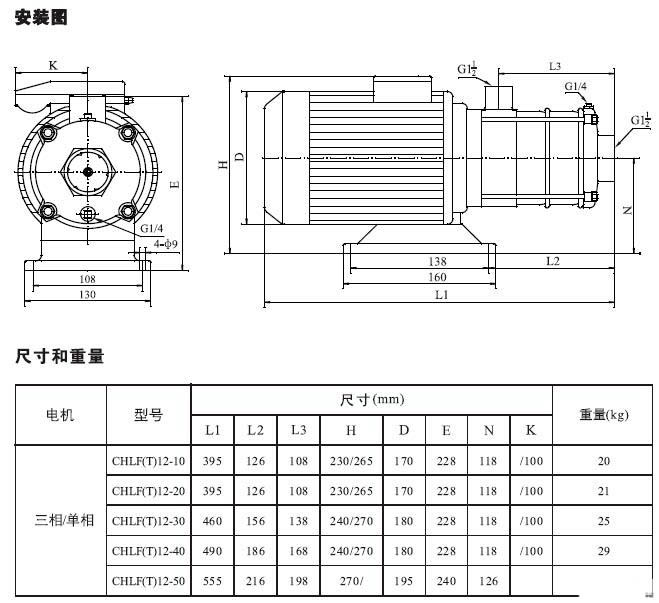

安裝尺寸
