CQB型磁力驅動離心泵
直接聯系
上海奔克環保科技有限公司
上海
面議
來瓦
CQB型磁力驅動離心泵
855
產品名稱：CQB型磁力驅動離心泵
流量范圍：3.2～100 m3/h
揚程范圍：20～80 M
使用溫度：≦100℃
輸送介質：清水 油 酸液 堿液
工作壓力：1.6MPa
過流材質：不銹鋼
產品概述
CQB磁力驅動離心泵(簡稱磁力泵)，通常由電動機，磁力偶合器和耐腐蝕離心泵組成。其主要特點是利用磁力偶合器傳遞動力，完全無泄漏，當電動機帶動磁力偶合器的外磁鋼旋轉時，磁力線穿過問隙和隔離套，作用于內磁鋼上，使泵轉子與電動機同步旋轉，無機械接觸地傳遞扭矩。在泵軸的動力輸入端，由于液體被封閉在靜止的隔離套內，沒有動密封因而完全無泄漏。
CQB系列磁力泵是磁力泵聯合開發的新型完全無泄漏耐腐蝕泵。
CQB系列磁力泵型式及基本參數符合JB／T 7742—1995《小型磁力驅動離心泵型式與基本參數》標準和《小型磁力驅動離心泵三個標準的補充規定》。
產品用途
CQB系列磁力泵適用于石油、化工、制藥、冶煉、電鍍、環保、食品、影視洗印、水處理、國防等行業，是輸送易燃、易爆、揮發、有毒、稀有貴重液體和各種腐蝕性液體的設備。適用于輸送吸入壓力不大于0.2MPa，工作壓力1.6MPa，溫度不超過100℃，密度不大于1600kg/m3，粘度不大于30×10-6m2／S的不含硬顆粒和纖維的液體。

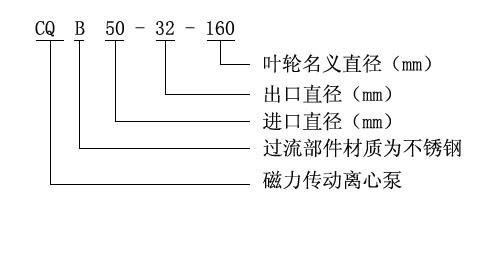

型號意義
CQB型磁力驅動離心泵性能參數
型 號 | 口徑(mm) | 流量 (m3/h) | 揚程 (m) | 電機功率 (kW) | 電 壓 (V) | 材 質 | |
進口 | 出口 | ||||||
CQB32-20-125 | 32 | 20 | 3.2 | 20 | 1.1 | 380 | 不 |
CQB32-20-160 | 32 | 20 | 3.2 | 32 | 1.5 | 380 | |
CQB40-25-125 | 40 | 25 | 6.3 | 20 | 2.2 | 380 | |
CQB40-25-160 | 40 | 25 | 6.3 | 32 | 3 | 380 | |
CQB40-25-200 | 40 | 25 | 6.3 | 50 | 5.5 | 380 | |
CQB50-32-125 | 50 | 32 | 12.5 | 20 | 3 | 380 | |
CQB50-32-160 | 50 | 32 | 12.5 | 32 | 4 | 380 | |
CQB50-32-200 | 50 | 32 | 12.5 | 50 | 7.5 | 380 | |
CQB50-32-250 | 50 | 32 | 12.5 | 80 | 18.5 | 380 | |
CQB65-50-125 | 65 | 50 | 25 | 20 | 4 | 380 | |
CQB65-50-160 | 65 | 50 | 25 | 32 | 7.5 | 380 | |
CQB65-40-200 | 65 | 40 | 25 | 50 | 15 | 380 | |
CQB65-40-250 | 65 | 40 | 25 | 80 | 18.5 | 380 | |
CQB80-65-125 | 80 | 65 | 50 | 20 | 7.5 | 380 | |
CQB80-65-160 | 80 | 65 | 50 | 32 | 15 | 380 | |
CQB80-50-200 | 80 | 50 | 50 | 50 | 18.5 | 380 | |
CQB80-50-250 | 80 | 50 | 50 | 80 | 37 | 380 | |
CQB100-80-125 | 100 | 80 | 100 | 20 | 15 | 380 | |
CQB100-80-160 | 100 | 80 | 100 | 32 | 18.5 | 380 | |
CQB100-65-200 | 100 | 65 | 100 | 50 | 37 | 380 | |
CQB100-65-250 | 100 | 65 | 100 | 80 | 55 | 380 | |
注:每個型號都可配防爆電機 | |||||||

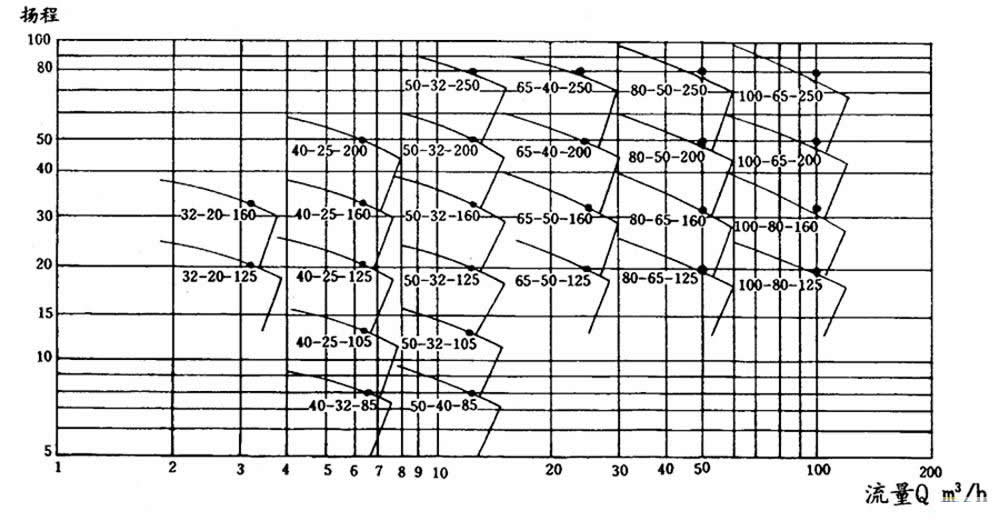

泵譜圖

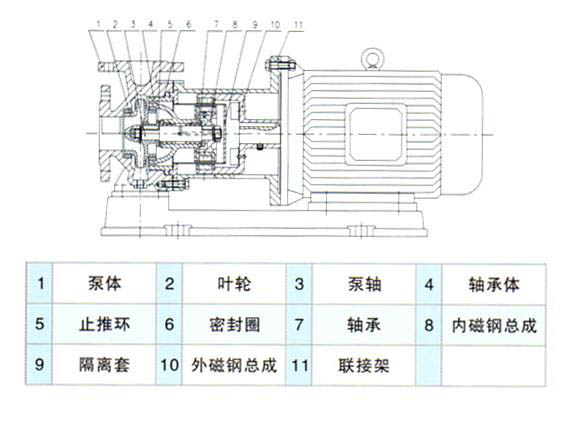

CQB型磁力驅動離心泵結構圖

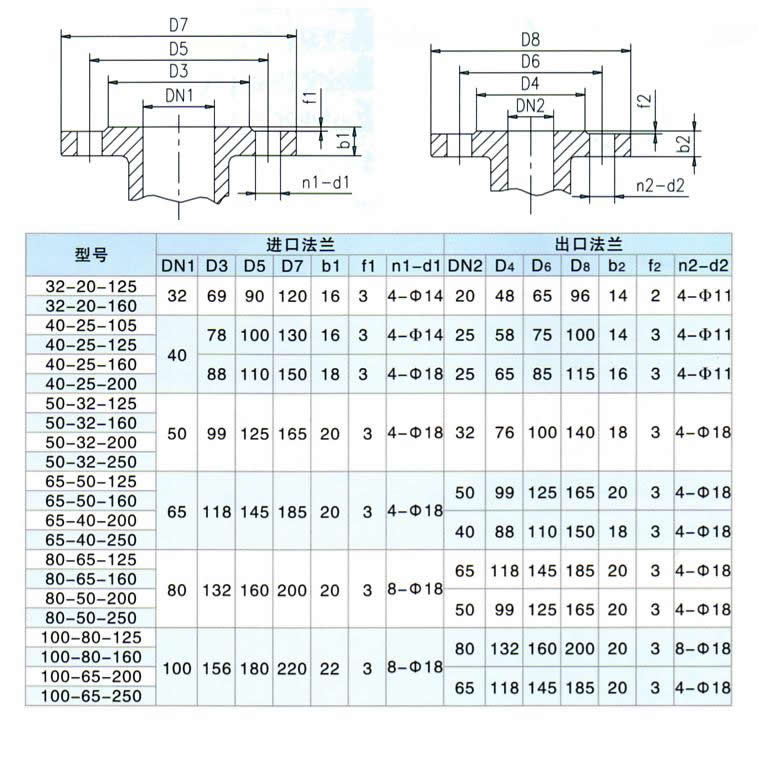

法蘭尺寸
