JL600-J1
直接聯系
上海巨良電磁閥制造有限公司.
面議
JL600-J1
6053
--
口徑：DN50~800mm
特點：防爆、開關、定位器
國貨精品、技術精湛、經濟適用
耐高溫、耐高壓、耐腐蝕、耐磨損、應用廣泛
帶有緩沖機構、手動轉換機構、靈活可靠
具有自動補償功能、密封性好、使用壽命長
技術規范
| 設計依據 | GB標準 | |
| 設計標準 | GB/12233 | |
| 結構長度 | 對夾連接 | GB/12221 |
| 連接法蘭尺寸 | B/9113、JB/T79 | |
| 實驗和檢驗 | GB/T13927、JB/T9092 | |
| 備注：系列球閥結構長度及連接尺寸可根據客戶要求設計制造 | ||
| 技術參數 | |
| 公稱通徑 | DN50~800mm |
| 連接方式 | 法蘭 |
| 氣缸形式 | 雙作用、單作用（彈簧復位） |
| 控制方式 | 開關型、調節型 |
| 公稱壓力 | 16、25、40bar（如需更高壓力訂貨時請注明） |
| 氣源壓力 | 雙作用:4~8bar |
| 介質溫度 | W3:-30~425℃ W4:-40~425 |
| 環境溫度 | 標準型:-20~80℃ |
| 閥體材質 | 碳鋼（C）、不銹鋼（P4、P6） |
| 密封材質 | 金屬硬密封（H）、硬質合金（Y） |
| 備注：其他特殊密封材質或特殊溫度亦可根據客戶要求設計選型 | |

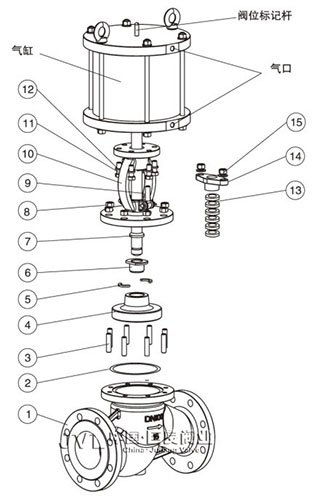

| 主要零件材質表 | ||||
| 序號 | 零件名稱 | 材質 | ||
| C | P4 | P6 | ||
| 1 | 閥體 | WCB | ZG1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 2 | 墊片 | 柔性石墨+不銹鋼 | PTFE | PTFE |
| 3 | 螺栓 | 35 | 304 | 304 |
| 4 | 螺瓣 | WCB+堆焊304或stelite、PTFE | ZG1Cr18Ni9Ti PTFE | ZG1Cr18Ni12Mo2Ti PTFE |
| 5 | 對開環 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 6 | 閥瓣蓋 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 7 | 閥桿 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 8 | 螺帽 | 35 | 304 | 304 |
| 9 | 吊環螺栓 | 35 | 304 | 304 |
| 10 | 閥蓋 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
| 11 | 螺栓 | 35 | 304 | 304 |
| 12 | 墊片 | 35 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 13 | 填料 | 柔性石墨 | PTFE | PTFE |
| 14 | 填料壓板 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
| 15 | 螺帽 | 35 | 304 | 304 |
| 備注：主要零部件及密封圈的材質亦可根據實際工況或客戶要求設計選型 | ||||
