GEST-121A
直接聯系
北京中科微納精密儀器有限公司
中國
1-5萬元
中科微納
GEST-121A
1489
0.01×104Ω ～1×1018Ω。

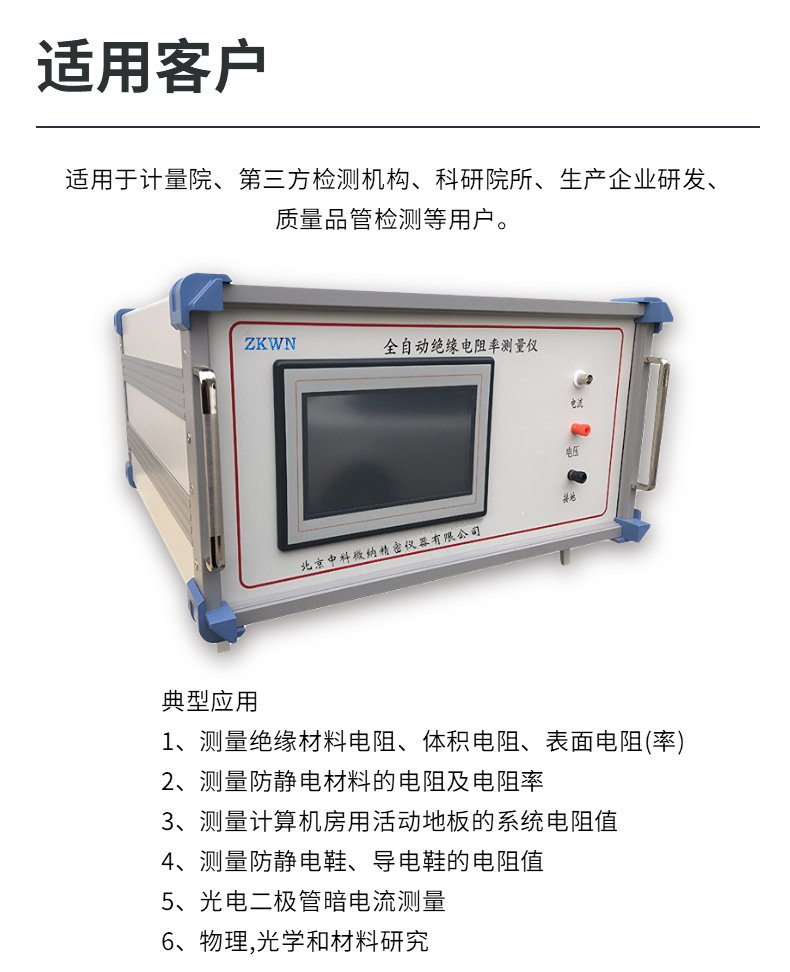

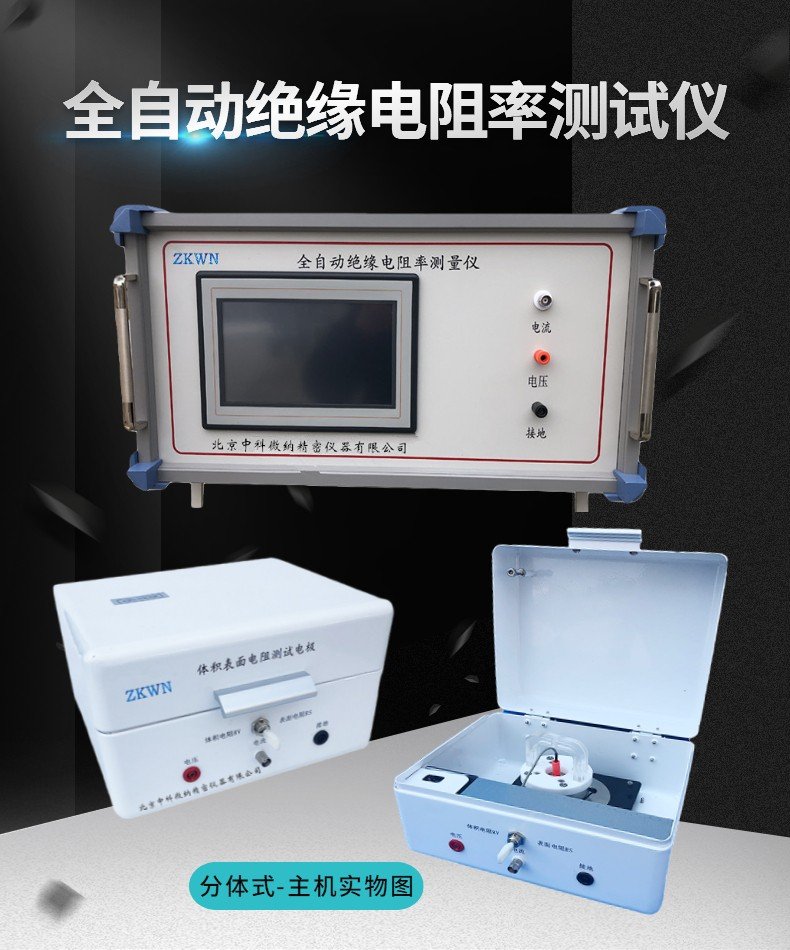

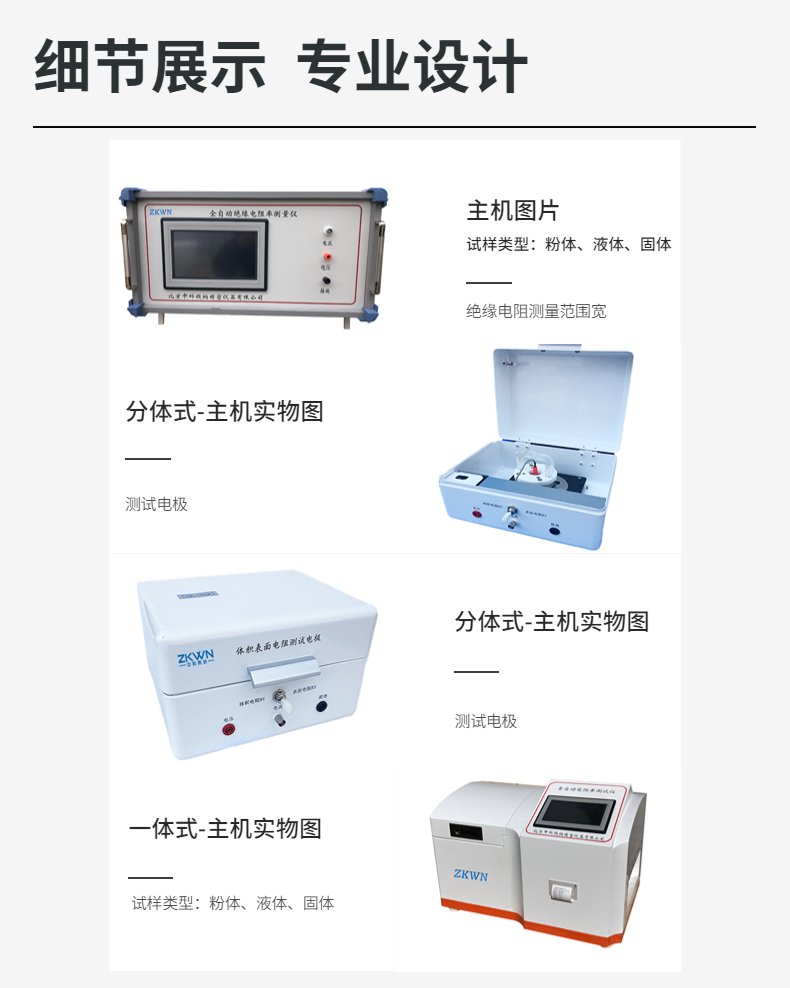

本儀器主要用于測試絕緣材料的絕緣電阻、體積電阻及表面電阻值，本儀器是一臺通用試驗儀器，通過選配不同的測試電極，可以滿足和測試所有不同類型的絕緣材料，如：粉末、片材、薄膜和液體溶液等。本儀器測試量程比較款，最高可以到1018Ω，幾乎可以滿足于市場上所有的絕緣材料的測試。
型號：GEST-121A
符合標準：
GBT 31838.2-2019 固體絕緣材料 介電和電阻特性
第2部分：電阻特性(DC方法) 體積電阻和體積電阻率
第3部分：電阻特性（DC方法）表面電阻和表面電阻率
第4部分：電阻特性(DC方法) 絕緣電阻
GB/T 1410-2006《 固體絕緣材料體積電阻率和表面電阻率試驗方法》（本標準已作廢）
ASTM D257-99《絕緣材料的直流電阻或電導試驗方法》
GB/T 10581-2006 《絕緣材料在高溫下電阻和電阻率的試驗方法》
GB/T 1692-2008 《硫化橡膠 絕緣電阻率的測定》
GB/T 2439-2001《硫化橡膠或熱塑性橡膠 導電性能和耗散性能電阻率的測定》
GB/T 12703.4-2010 《紡織品 靜電性能的評定 第４部分：電阻率》
GB/T 10064-2006_《測定固體絕緣材料絕緣電阻的試驗方法》
GB 1672-1988 液體增塑劑體積電阻率的測定

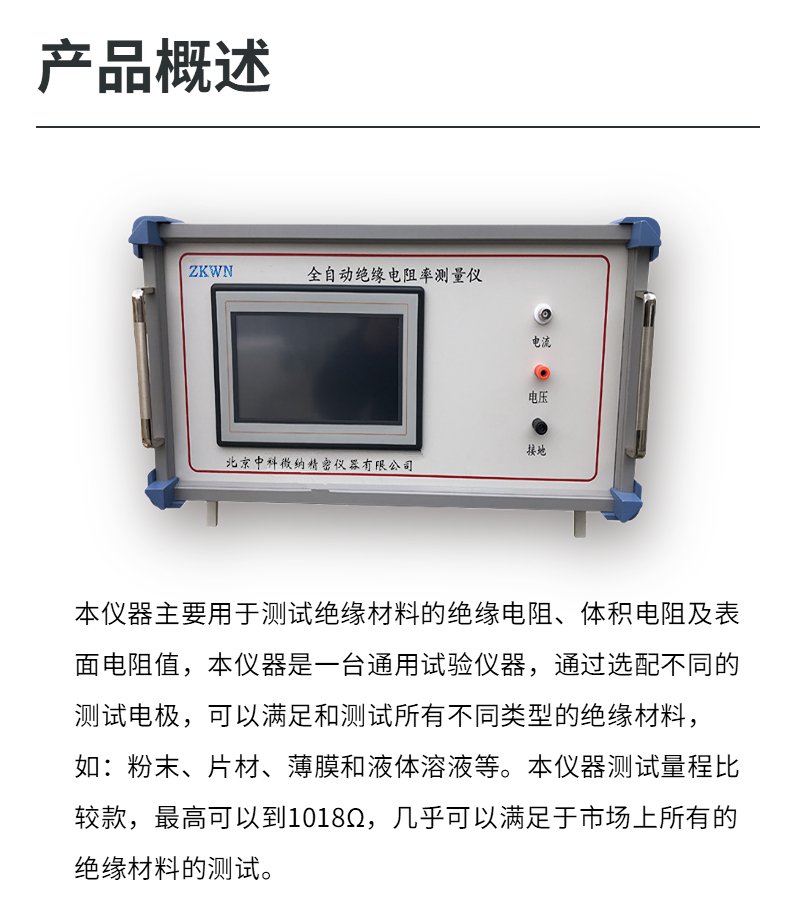

一、概述
本儀器主要用于測試絕緣材料的絕緣電阻、體積電阻及表面電阻值，本儀器是一臺通用試驗儀器，只要不超過主機的測試量程，都可以測試，配備不同的電極，適用于橡膠、塑料、薄膜、及粉體、液體、及固體和膏體形狀的各種絕緣材料體積和表面電阻值的測定
本儀器既可測量高電阻，又可測微電流。采用了美國Intel公司的大規模集成電路,使儀器體積小、重量輕、準確度高。是目前國內測量范圍*寬，準確度**的數字超高阻測量儀。
二、主要特點
電阻測量范圍寬 0.01×104Ω ～1×1018Ω
電流測量范圍為 2×10-4Ａ ～1×10-16Ａ
體積小、重量輕、準確度高
電壓、電阻、電流同時顯示
性能好穩定、讀數方便
屏蔽箱具有開蓋斷電保護功能，避免操作人員誤操作后，觸碰高壓
所有測試電壓(10V/50V/100/250/500/1000V) 測試時電阻結果直讀，免去老式高阻計在不同測試電壓下或不同量程時要乘以系數等使用不便的麻煩，使測量超高電阻就如用萬用表測量普通電阻樣簡便。

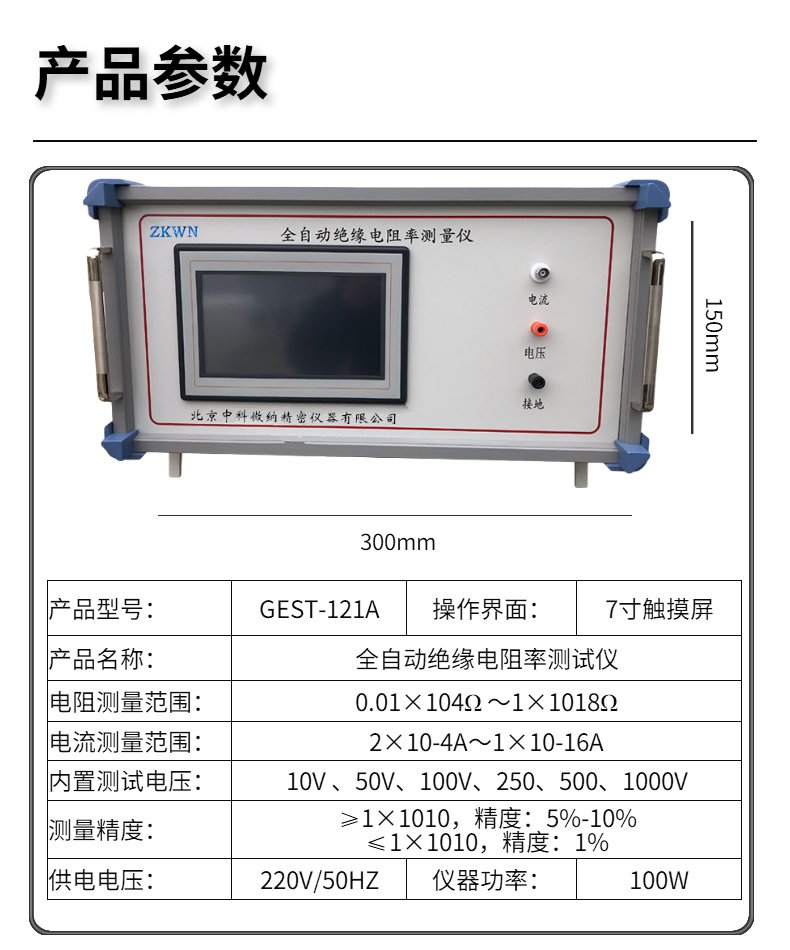

三、技術指標
1、電阻測量范圍： 0.01×104Ω ～1×1018Ω。
2、電流測量范圍為： 2×10-4A～1×10-16A
3、顯 示 方 式：數字液晶顯示
4、內置測試電壓： 10V 、50V、100V、250、500、1000V
5、基本準確度：1% (*注)
6、使用環境： 溫度：0℃～40℃，相對濕度<80%
7、機內測試電壓： 10V/50V/100/250/500/1000V 任意切換
8、供電形式： AC 220V，50HZ，功耗約5W
9、儀器尺寸： 285ｍｍ× 245ｍｍ× 120 mm
10、質量： 約2.5KG
四、工作原理
根據歐姆定律，被測電阻Rx等于施加電壓V除以通過的電流I。傳統的高阻計的工作原理是測量電壓V固定，通過測量流過取樣電阻的電流I來得到電阻值。從歐姆定律可以看出，由于電流I是與電阻成反比，而不是成正比，所以電阻的顯示值是非線性的，即電阻無窮大時，電流為零，即表頭的零位處是∞，其附近的刻度非常密，分辨率很低。整個刻度是非線性的。又由于測量不同的電阻時，其電壓V也會有些變化，所以普通的高阻計是精度差、分辨率低。
本儀器是同時測出電阻兩端的電壓V和流過電阻的電流I，通過內部的大規模集成電路完成電壓除以電流的計算，然后把所得到的結果經過A/D轉換后以數字顯示出電阻值，即便是電阻兩端的電壓V和流過電阻的電流I是同時變化，其顯示的電阻值不象普通高阻計那樣因被測電壓V的變化或電流Ｉ的變化而變，所以，即使測量電壓、被測量電阻、電源電壓等發生變化對其結果影響不大，其測量精度很高；從理論上講其誤差可以做到零，而實際誤差可以做到千分之幾或萬分之幾
