GEST-122A
直接聯系
北京中科微納精密儀器有限公司
中國
1-5萬元
中科微納
GEST-122A
1004

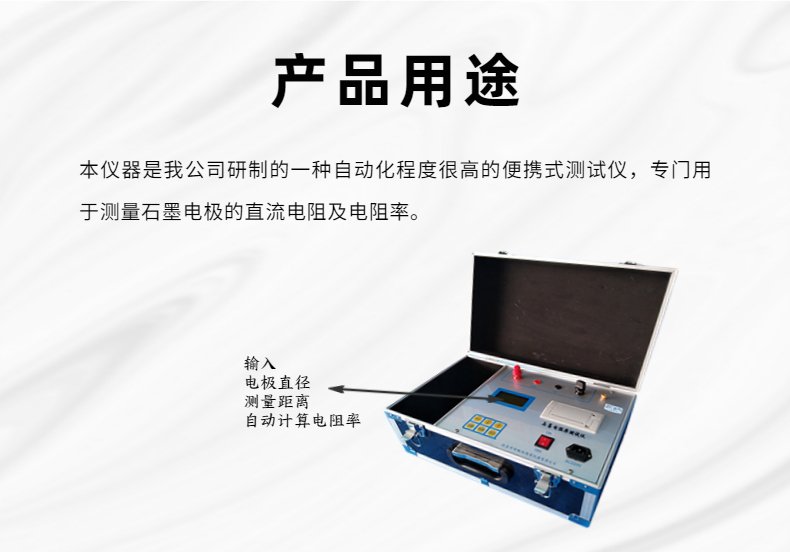

本儀器是我公司研制的一種自動化程度很高的便攜式測試儀，專門用于測量石墨電極的直流電阻及電阻率。儀器采用高性能單片機控制，可實現測試過程智能化，操作簡單方便、可以顯示цΩ電阻值，測試速度快，復測性好、讀數直觀，是符合規程要求的理想的專用儀器，大大方便了試驗項目的開展，提高了工作效率。

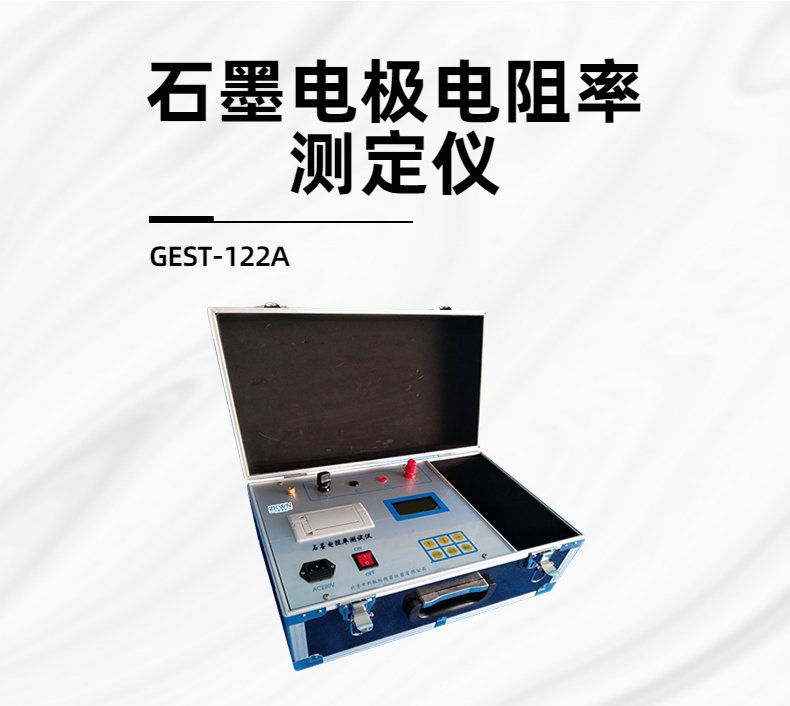

石墨材料電阻率測定儀

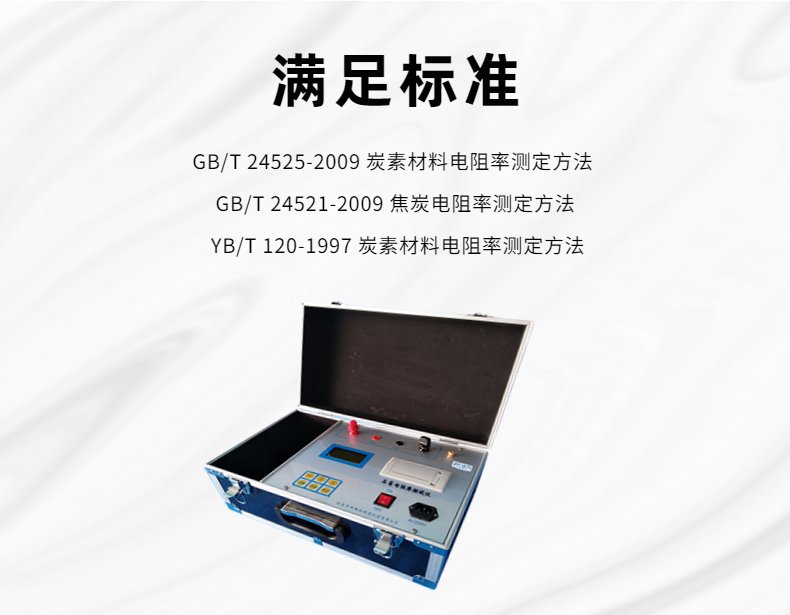

滿足標準：
GB/T 24525-2009 炭素材料電阻率測定方法
GB/T 24521-2009 焦炭電阻率測定方法
YB/T 120-1997 炭素材料電阻率測定方法

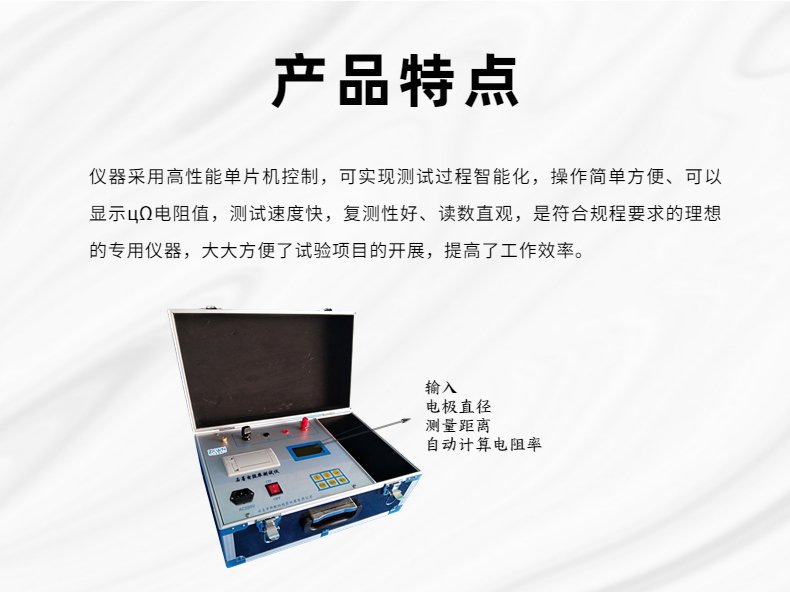

一、 儀器的用途及特點
本儀器是我公司研制的一種自動化程度的便攜式測試儀，專門用于測量石墨電的直流電阻及電阻率。儀器采用高性能單片機控制，可實現測試過程智能化，操作簡單方便、可以顯示цΩ電阻值，測試速度快，復測性好、讀數直觀，是符合規程要求的理想的專用儀器，大大方便了試驗項目的開展，提高了工作效率。

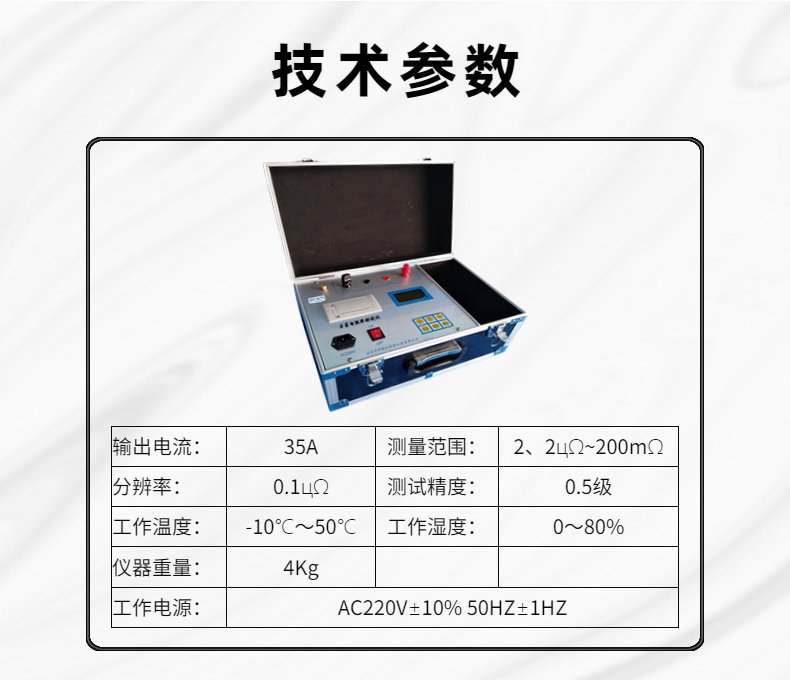

二、 主要技術指標及使用條件
1、輸出電流：35A
2、測量范圍：2цΩ~200mΩ
3、分辨率：0.1цΩ
4、測試精度：0.5級
5、工作溫度：-10℃～50℃
6、工作濕度：0～80%
7、工作電源：AC220V±10% 50HZ±1HZ
8、儀器重量：4Kg
三、面板及各鍵功能介紹
+I -I接線柱：輸出電流端子
+U -U接線柱：電壓采樣端子
AC220V：電源插座及開關
┻ ：儀器接地端子
液晶屏：顯示數據和操作提示
打印機：打印測試結果
按鍵：主要功能詳見（使用方法）

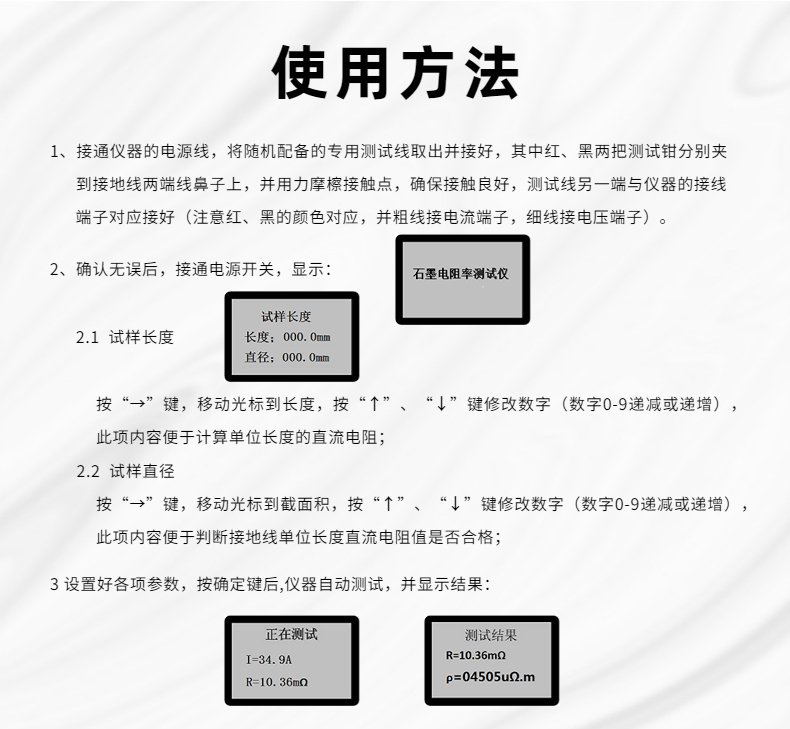

四、使用方法
4.1、接通儀器的電源線，將隨機配備的專用測試線取出并接好，其中紅、黑兩把測試鉗分別夾到接地線兩端線鼻子上，并用力摩檫接觸點，確保接觸良好，測試線另一端與儀器的接線端子對應接好（注意紅、黑的顏色對應，并粗線接電流端子，細線接電壓端子）。
4.2、確認無誤后，接通電源開關
按“確定”鍵，進入試品參數
4.2.1 試樣長度
按“→”鍵，移動光標到長度，按“↑”、“↓”鍵修改數字（數字0-9遞減或遞增），此項內容便于計算單位長度的直流電阻；
4.2.2 試樣直徑
按“→”鍵，移動光標到截面積，按“↑”、“↓”鍵修改數字（數字0-9遞減或遞增），此項內容便于判斷接地線單位長度直流電阻值是否合格；
4.3 設置好各項參數，按確定鍵后,儀器自動測試
