一、產品簡介

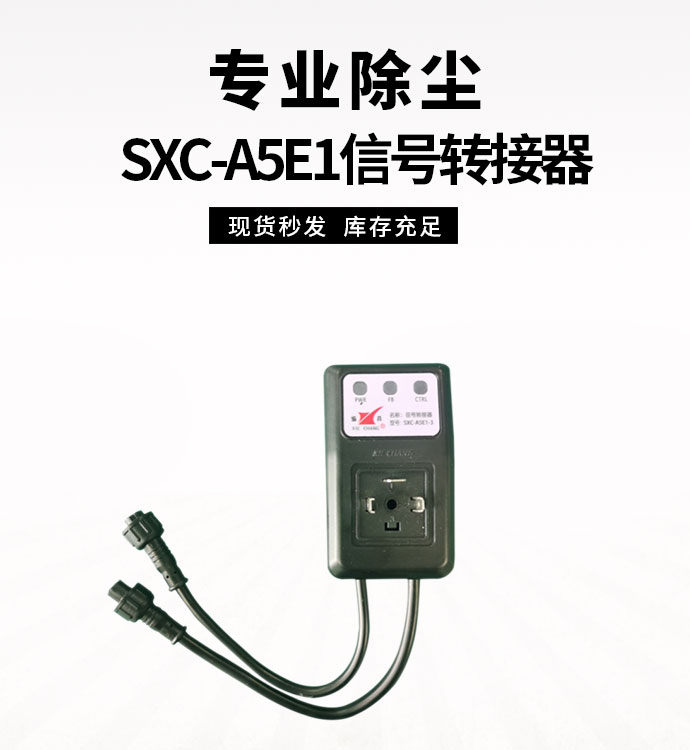

　　本產品為SXC-A5E1信號轉接器，公司遵循國家行業執行標準：GB/T14715-1993，使用可靠，安裝、維修方便。確屬本公司產品質量問題，自購置之日起保修期為1年(非正常使用或不可抗力因素而致使產品損壞，不屬保修之列。

二、技術參數

三、使用說明

通電后，轉接器電源指示綠燈會亮起，設備處于運行狀態。在有脈沖信號（反饋信號）時，脈沖指示（反饋指示）紅燈會亮起。

四、接線事項

　　1.操作前，請檢查是否有電源接入。

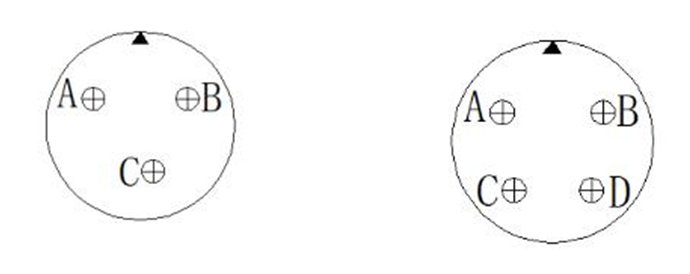

　　2.轉接器四芯線的A點接GND、B點接24V、C點接脈沖信號、D點接反饋信號。

　　3.轉接器三芯線的A點接傳感器信號、B點接24V、C點接GND。

五、安裝方式及注意事項

　　1.轉接器周圍不應有腐蝕性氣體，盡量避開強烈震動、強磁、高溫高熱場所，戶外安裝應有防水措施；

　　2.轉接器是搭配電磁閥和控制儀使用的電氣附件，不可做其它用途。使用前需確認配套控制儀電磁閥規格一致。

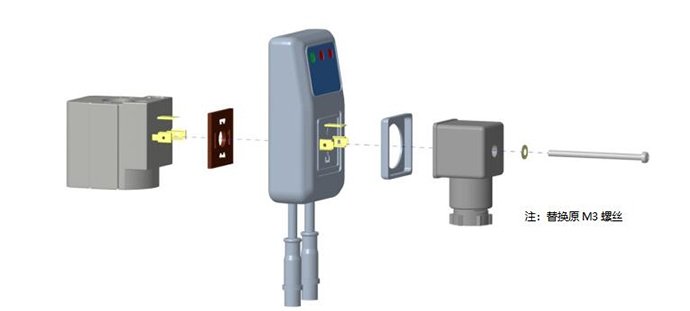

安裝示意圖

注1：具體顏色以實物為準（產品附有方形墊片、M3平墊和M3*55內六角螺絲各一個，其余安裝部件為電磁脈沖閥。）

注2：安裝時請確保內六角螺絲擰緊，產品部件之間無間隙，緊密接觸。
