可探測管道滿管/空管狀態的物料流動監測儀
直接聯系
恩威雅環境技術（北京）有限公司
北京
面議
北京恩威雅
可探測管道滿管/空管狀態的物料流動監測儀
138
功能和優點
非接觸式微波測量技術
性能可靠，微波可穿透堆積物料，不受結垢影響
可以穿透非金屬管壁，可在非金屬管道外部進行安裝測量
可以在苛嚴的條件下使用，換句話說，就是在高溫高壓環境下以及在ATEX區域也可使用（借助過程適配器）
應用場合
兩級螺旋輸送情況監測
碎木片經過上下兩級螺旋給料機進行輸送，FlowJam Plus在這兩級螺旋輸送機之間的位置監控物料流動情況。當因為上級輸送機或者下級輸送機不能輸送物料造成木片斷流時，FlowJam Plus及時給出報警信號。
旋轉卸料閥的喂料監測
在石灰石廠中，石灰通過垂直管道輸送到旋轉卸料閥的入口。在此入口處，需要確保始終有足夠的物料流。當物料在管道內堆積的料面到了豎直管道上FlowJam Plus的位置時，傳感器就會給出一個信號。系統通過此信號，來確保旋轉卸料閥的入口處一直有充足的物料。
技術規格
| 技術規格 | |
|---|---|
| 測量物料 | 粉塵、粉末、固體顆粒物 |
| 技術原理 | 微波技術 |
| 工況壓力 | 高達 20bar |
| 工況溫度 | 高達 220℃ |
| 安裝方式 | 1.5 英寸螺紋安裝 |
| 物料輸送方式 | 不限 |
| 可檢測流量范圍 | 不限 |
| 適用管徑范圍 | 探測范圍1.2m |
| 防爆等級 | Cat. 3 |
| 輸出 | 繼電器輸出 |
技術數據
適用于自由落體管道或氣動輸送系統
非接觸式微波測量技術
可以從非金屬儲罐壁，外殼，軟管管線或管道外部進行測量
可以在苛嚴的條件下使用，換句話說，就是在高溫高壓環境下以及在ATEX防爆區域也可使用（借助過程適配器）
| 傳感器技術參數 | |
|---|---|
| 外殼材質 | 不銹鋼 1.4571 |
| 防護等級 | IP 65 |
| 工作溫度 | -20…+80 °C (標準型) -20…+220 °C (配適配器) ** 1000 °C (配陶瓷適配器) |
| 環境溫度 | -20…+60 °C |
| 工作壓力 | ** 1 bar ** 20 bar (配適配器) |
| 工作頻率 | 24.125 GHz; ± 100 MHz |
| 發射功率 | ** 5 mW |
| 重量 | 約 560 g |
| 尺寸 | 外殼: 長 107 mm /直徑 52 mm 螺紋: 長 30 mm / 直徑 G 1?” |
| 處理器技術參數 | |
|---|---|
| 電源 | 24 V DC ± 10 % |
| 功耗 | 約 3.5 W |
| 環境溫度 | -20…+60 °C |
| 繼電器輸出 | **額定負載: 250 V AC **峰值電流: 6 A **額定負載 230 V AC: 250 VA **DC-1開關電流: 3/110/220 V: 3/0.35/0.2 A *小開關負載: 500 mW (10 V/5 mA) |
| 通訊接口 | USB |
| 重量 | 約 172 g |
| 適配器參數 | ||||
|---|---|---|---|---|
| 壓力適配器 | 溫度適配器 | 食品級適配器 | 高溫適配器 | |
| 材質 | 不銹鋼 1.4571, 隔片：POM | 不銹鋼 1.4571, 隔片：Tecapeek | 不銹鋼 1.4571, 隔片：Tecapeek GF30 | 不銹鋼 隔片：陶瓷 |
| 溫度 | -20…+80 °C | ** +220 °C | ** +220 °C | ** 1000 °C |
| 壓力 | Max. 20 bar | Max. 20 bar | Max. 20 bar | Max. 40 bar |
| 螺紋 | G 1? 英寸 | G 1? 英寸 | G 1? 英寸 | G 1? 英寸 |
| 扳手寬帶 | 55 mm | 55 mm | 55 mm | 17 mm |
安裝

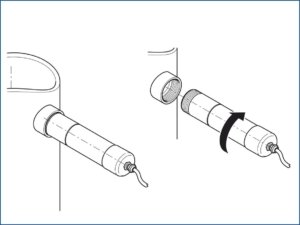

| 安裝 在管道開口，然后焊接一個G1 1/2英寸內螺紋的管箍，把傳感器擰進管箍即可 |  |
| 系統 一個完成的FlowJam plus 檢測系統包含以下設備:
|  |
