技術參數

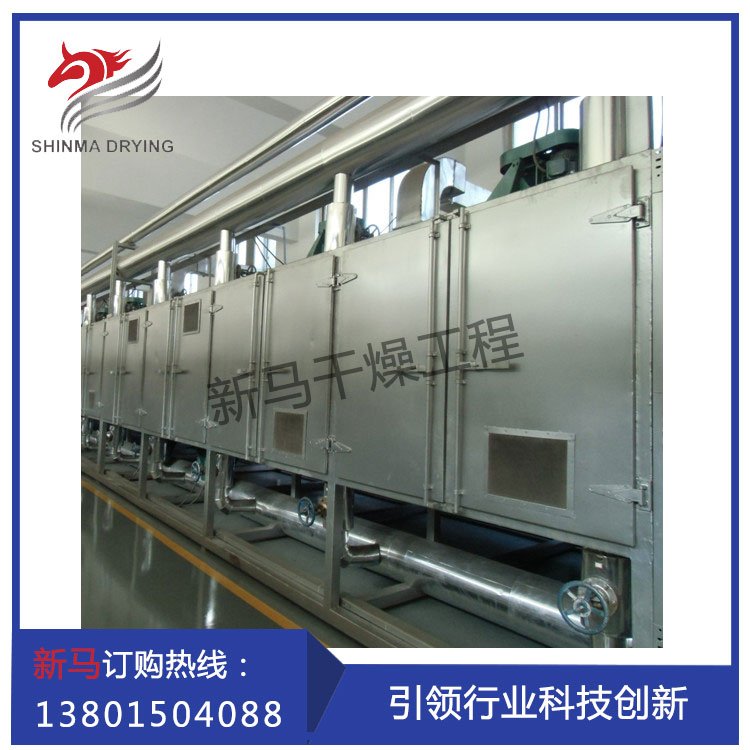

參考實際生產數據：丸劑專用帶式干燥機產量約100～120Kg/h，料層厚度為20～30mm，進風溫度為約60～90℃，穿氣速率為0.3～0.4m/s，干燥時間為90～120min，產品初水分：約15%，產品水分為≤4.0%。
1、確定的參數
⑴、產 量W產=120kg/h
⑵、水份蒸發量W水≈20kg/h
⑶、處理量W原=140kg/h
⑷、干燥進風溫度t1=80℃
⑸、干燥排風溫度t2=50℃（平均）
⑹、原料濕基含水量ω1=15%
⑺、產品濕基含水量ω2=4%
⑻、環境溫度t0=20℃
⑼、環境溫度下空氣含濕量d0=0.01kg水/kg干空氣
⑽、原料溫度：θ1= 20℃
⑾、產品溫度比排風溫度低10℃，即θ2=35℃（未經冷卻）
⑿、干燥進風含濕量d1，在間接換熱時，d1=d0=0.01kg水/kg干空氣
2、物料衡算
⑴、W水=25kg/h
⑵、W原= W水＋W產=175kg/h
3、熱量衡算
⑴、蒸發水份所需熱量Q1= W水（595+0.45×t2-1×t0）=1.4×104kcal/h
⑵、物料升溫所需熱量Q2= W產{cs×（1-ω2）+1×ω2}×（θ2-θ1）≈0.1×104kcal/h
cs為絕干產品的比熱，一般取cs=0.45kcal/kg. ℃
⑶、外圍熱損失Q3=（0.15～0.2）×（Q1+ Q2）≈0.3×104kcal/h
⑷、熱風質量流量G=（Q1+ Q2+ Q3）/{（I1- I2′）-0.1×0.24×（t2- t0
