PF1315
直接聯系
上海建冶重工機械有限公司
上海
20-30萬元
建冶重工
PF1315
2979
40以下
1.新型轉子體能夠提供極高的轉動慣量和錘頭沖擊破碎力，提高物料一次破碎成品率。
2.獨特的“S”型錘頭設計，使其破碎面輪廓形狀在整個壽命周期中保持不變，確保產品級配穩定。
3.新穎的錘頭無螺栓固定形式，使更換錘頭更方便、快捷、高效。
4.反擊架靠自重懸掛，通過棘輪裝置調整排料間隙，替代了故障較多的彈簧調整裝置。
5.易損件種類少，通過率高，降低了用戶的備件成本。
6.轉子的止動鎖結構，使更換易損件更加安全、快捷。

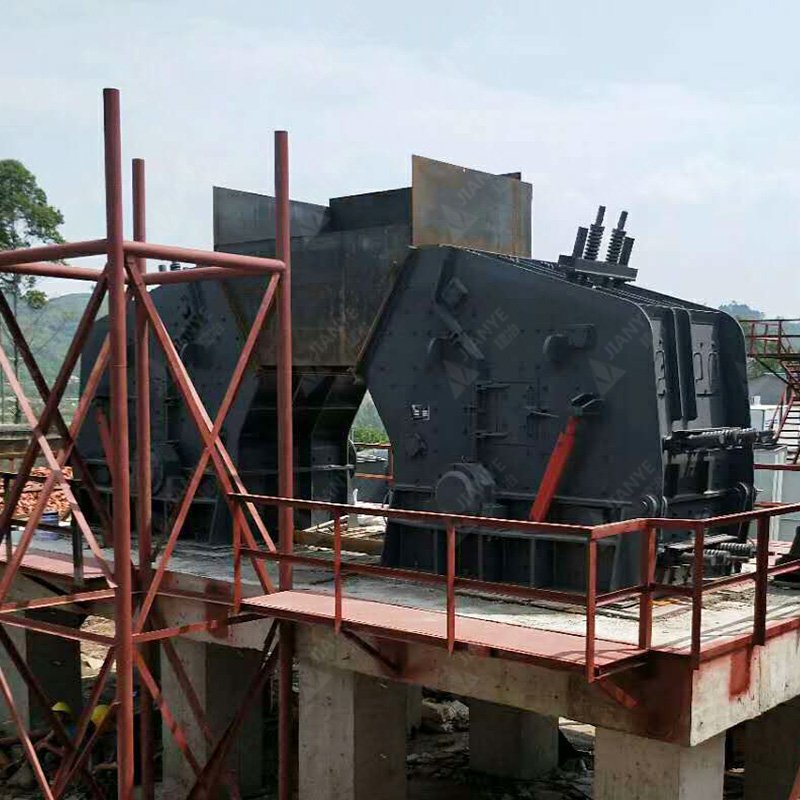

反擊式破碎機又叫反擊破，主要用于冶金、化工、建材、水電等，在很多礦山石料生產線中，使用很廣泛。可供選礦、化學、水泥、耐火材料和建材等工業部門用于中碎和細碎各種物料，如石灰石及其他中等硬度的礦石。由于它具有破碎比大、進料粒度大、產量高等優點，已大量的使用于破碎作業并代替顎式破碎機和錐式破碎機，或利用反擊式破碎機一級破碎代替其他的破碎機二級破碎流程。
反擊式破碎機的工作部件為帶有板錘2的高速旋轉的轉子1；給人機內的料塊在轉子回轉范圍(錘擊區)內受到板錘沖擊。物料是經導板4給人錘擊區的，料塊被板錘沖擊后拋起；高速地撞在反擊板3上，再次受到沖擊，然后又從反擊板彈回板錘，繼續重復上述過程。在往返過程中，物料還互相碰撞，在沖擊、反彈、相互碰撞等作用下，物料料塊不斷產生裂縫、松散*后破碎．破碎的物料從機體下部卸出。
(1)自由破碎。進入破碎腔內的物料立即受到板錘的沖擊．物料之間相互撞擊及板錘和物料、物料和物料之間的摩擦作用，由于這些作用使物料破碎。
(2)反彈破碎。被破碎的物料實際上不是無限制分散的，而且集中在機體內由于高速板錘沖擊，使物料得到很高的運動速度，然后撞擊到反擊板上，物料由此得到進一步的破碎。這種破碎作用叫做反彈作用。
(3)銑削作用。經上述兩種破碎作用還未破碎的大于徘料口尺寸的物料，在出料處被高速旋轉的板錘頭銑削而破碎。反擊式破碎機可分單轉子、雙轉子兩大類，規格見下表1。
| 表1 反擊式破碎機技術性能 | |||||
| 類 型 | 單轉子(PF) | 雙轉子(2PF) | |||
| 規格/mm | 1250×1000 | 759×700 | 110×1200 | 1600×1600 | 1250×1250 |
| 給料口尺寸/mm | 1000×550 | 720×350 | 一 | 1645×500 | 1140×1320 |
| 給料**粒度/mm | 250 | 80 | 80~200 | 80 | 80 |
| 破碎產品粒度/mm | 50 | 80%<3 | 80%<(3-15) | 80%<3 | 90%<2 |
| 生產量/t·h-1 | 40 ～80 | 50 | 200 | 500 | 80-150 |
| 轉子轉速/r·min-1 | 475 | 1470 | 980 | 735 | 535/720 |
| 板錘線速/n·s-1 | 31 | 58 | 56 | 62 | 36/48 |
| 板錘數目 | 6 | 4 | 6 | 10 | 4/6 |
| 電動機功率/kW | 95 | 75 | 240 | 625 | 130/155 |
| 電動機電壓/V | 380 | 380 | 380 | 3000 | - |
| 機器重量/t | 13.4 | 2.36 | 7.22 | 14.5 | 64 |
