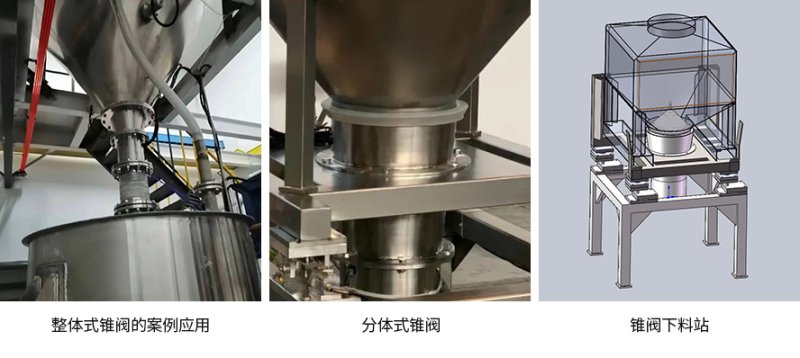

MRS系列錐形閥
直接聯系
江蘇泰慕仕裝備有限公司
江蘇
面議
泰慕仕
MRS系列錐形閥
3521
產品概述：
錐形閥是我司自行設計、開發研制的一種高效粉料出料閥，通過閥體與料筒間的錐形配合關系，實現閥的功能。錐形的配合關系可以精準實現閥的密閉功能，且能通過軸向運動有效調整閥的開口尺寸，以實現閥開啟口徑變化的需要。該裝置可獨立運行，也可與生產線組合，實現自動化運行。該裝置具有功能全、結構緊湊、技術性能穩定、耗電省、適應范圍廣、不產生粉塵污染等特點，廣泛適用于化工、醫藥、食品、新能源等各個行業，是實現自動化控制的理想控制閥。
結構及工作原理：
1、錐形閥的組成
母閥：在料筒底部的出料口處，外側的下部邊緣為一倒錐表面，與料筒內壁錐面相配，且有密封圈實現進一步的密封；上部為一正錐形狀，其內壁錐面，可以與公閥的外錐面相配。
公閥：安裝在附件中，可以上下移動；公閥表面的錐度與母閥內壁的錐度相同，實現與母閥的相配；公閥內部還配有振動器，實現出料時防止堵料的振動動作。 錐形閥支架：是支撐錐形閥的裝置，可與料倉連接，也可是支撐料倉的支架，主要實現相關的定位要求，以準確控制公閥和母閥的對正。
附件：用于支撐公閥及相關執行元件，也作為錐形閥開啟式出料的通道。
控制系統：用于控制錐形閥開啟的時機和開啟的大小，同時可實現與生產線相關系統的邏輯控制。
2、工作原理
閥口開啟原理：兩個錐體相配，兩錐體間的軸向距離決定了二者間徑向的間隙大小。 根據上述原理，只要控制筒體下部的母閥延軸線向上移動，即可調節母閥下部的倒錐錐面與料筒底部錐面的軸向距離，使二者的徑向距離拉開，原來關閉的閥口開啟，實現落料。母閥向上移動的動作是由公閥向上頂起動作實現的。
出料速度控制原理：閥口開啟的大小，決定了出料的速度。依據此原理，只要實現閥口開口的大小控制，即控制母閥向上移動的距離，就可以實現出料速度的控制。
防堵料原理：物料流動性能與其物理特性和顆粒之間的內摩擦力和粘附力有關；振動可使摩擦力減小。一是母閥上部外表面的錐面設計可以方便物料流動，二是在閥開啟狀態下， 公閥可實現高頻率的振動，以防止物料出料不暢。
