BQ641F
直接聯系
江蘇泰工閥門有限公司
江蘇徐州
1萬元以下
江蘇泰工
BQ641F
3103
石油、化工、制藥、食品等各類系統

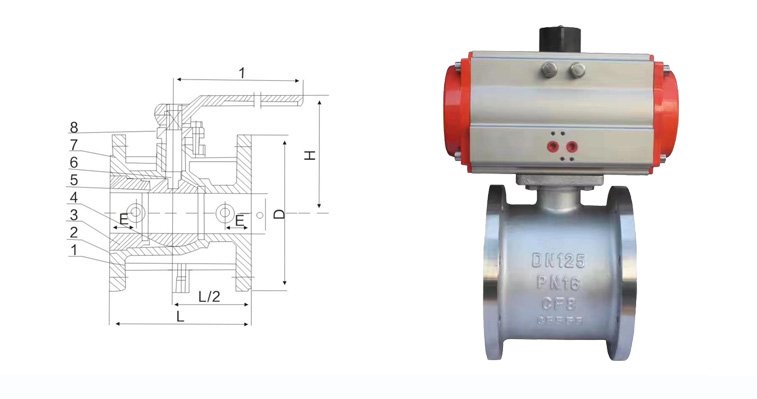

BQ641F氣動保溫球閥該產品具有良好的保溫保冷特性,且閥門的通徑和管徑一至,介質呈直線流動，阻力小，*適合容易凝固、高粘度的液體介質。同時又能有效降低管路中介質的熱量損失。整體式夾套設計，更能均勻地保溫、保冷。夾套、閥體外側與夾套接管焊接，允許蒸汽或冷水的**壓力為1MPa。主要用于石油、化工、制藥、食品等各類系統中，以輸送常溫下會凝固的高粘度介質。
技術參數及執行標準：
公稱通徑 | DN15～200、NPS 3/4～8 |
公稱壓力(Mpa) | PN1.6~2.5、Class150~300、10K、20K |
設計制造 | GB/T 12237-1989、API 608、API 6D、JPI 7S-48、BS5351 |
結構長度 | GB/T 12221-1989、ANSI B16.10；JIS B2002 |
連接法蘭 | JB/T74~90(JB74~90)、GB9112~9131、HGJ44-76、SH3406；ANSI B16.5；JIS B2212~2214 |
壓力試驗 | JB/T 9092-1999、API 598 |
傳動方式 | 手動、蝸輪蝸桿傳動、氣動、電動。 |
主要材質：
序號 | 零件名稱 | 材質 | ||
C | D | R | ||
1 | 閥蓋 | WCB | ZG1C/18Ni9Ti | ZG1Cr18Ni12M2Ti |
2 | 墊片 | PTFE | PTFE | PTFE |
3 | 閥座 | PTFE | PTFE | PTFE |
4 | 球體 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
5 | 夾套閥體 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
6 | 螺栓 | 35 | 1Cr18Ni9i | 1Cr18Ni12Mo2Ti |
7 | 閥桿 | 1Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
8 | 填料 | PTFE | PTFE | PTFE |
9 | 襯套 | PTFE | PTFE | PTFE |
10 | 彈墊 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
11 | 螺母 | 35 | 1Cr18Ni9Ti | 1Cr18N19Ti |
12 | 連接支架 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
13 | 連接套 | 35 | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
14 | 位置指示器 | 塑料 | 塑料 | 塑料 |
