日本色www_成人无码www免费视频嘿嘿软件_欧美四级在线观看_精品三级在线观看_成人国产精品入口免费视频_国产精品pans私拍

費氏粒度儀

費氏粒度是一種粉末粒度值，測試基本方法為穩(wěn)流式空氣透過法，即在空氣流速和壓力不變的條件下，測定比表面積和平均粒度。費氏法是一種相對的測量方法，不能精確地測定出粉末的真實粒度，僅用來控制工藝過程和產(chǎn)品的質(zhì)量。

基本原理

透過法測定粒度由于取樣較多，有代表性，使結(jié)果的重現(xiàn)性好。對較規(guī)則的粉末，同顯微鏡測定的結(jié)果相符合。空氣透過法所反映的是粉末的外比表面，代表單顆粒或二次顆粒的粒度，如果與BET法（反應(yīng)全比表面和一次顆粒的大小）聯(lián)合使用，就能判斷粉末的聚集程度和決定二次顆粒中一次顆粒的數(shù)量。

方法說明

費氏法是一種相對的測量方法，不能精確地測定出粉末的真實粒度，僅用來控制工藝過程和產(chǎn)品的質(zhì)量。該方法只能精確地測量空氣通過粉末堆積體時的透過率，其值的大小取決于它的孔結(jié)構(gòu)。粉末堆積體的孔隙度、顆粒形狀、粒度、粒度組成、粒度分布和壓制方法等均影響孔的結(jié)構(gòu)。因此，該方法僅適用于化學(xué)成分相同和粒度組成相似的粉末。對于化學(xué)成分相同而粒度組成不同的粉末，則會產(chǎn)生較大的測量誤差。有時化學(xué)成分相同而粒度組成不同的兩種粉末會得到相同的費氏值，因為它們有相同的透過率。因此，該方法所測量的粒度值不能和其它粒度測量結(jié)果進(jìn)行比較

測試儀器

費氏粒度的測試儀器為費歇爾微粉粒度分析儀（Fisher Sub-Sive Sizer，F(xiàn).S.S.S），計算粒度的原理是根據(jù)古登（Gooden）和史密斯變換柯青-卡門方程后建立的公式，可參考《粉末冶金原理》黃培云 主編（第二版）

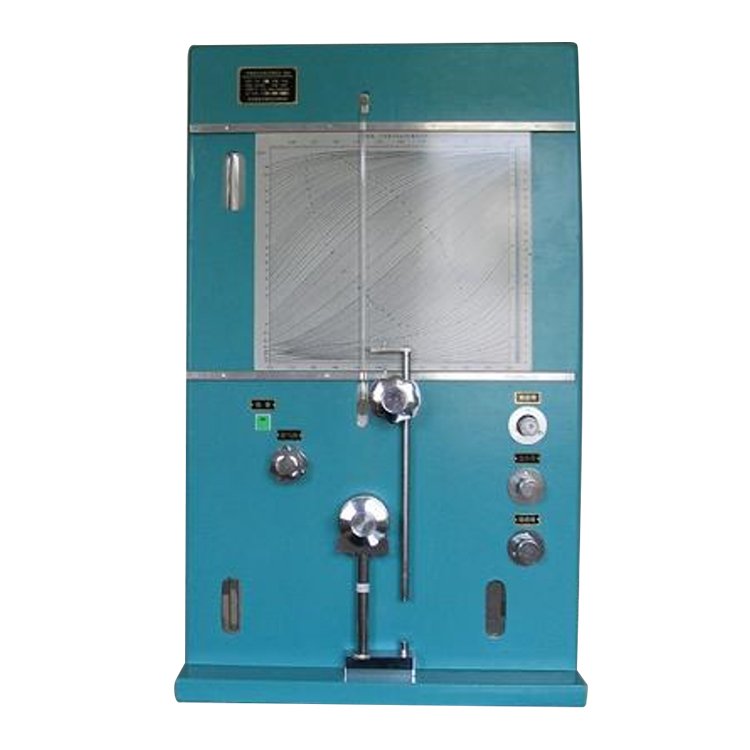

費氏粒度分析儀由空氣泵、穩(wěn)壓管、樣品管、壓力計、針形閥和粒度讀數(shù)板等部件組成。

1.空氣泵　2.過濾器　3.調(diào)壓閥　4.穩(wěn)壓管　5.干燥劑　6.試樣管7.多孔塞　8.濾紙墊　9.試樣　10.齒桿　11.手輪　12.U形管壓力計13.粒度讀數(shù)板　14、15.針形閥　16.換檔閥

當(dāng)氣泵開動后，空氣流經(jīng)過濾器進(jìn)入帶有水的豎立穩(wěn)壓管，然后流過干燥劑管，除去水分后流進(jìn)樣品管，*后通過針形閥流向大氣。

每次測定，粉末試樣預(yù)先須由齒條和手輪等部件構(gòu)成的壓制機構(gòu)按試樣高度曲線壓制成對應(yīng)孔隙率下的高度。當(dāng)空氣通過試樣堆積體時，將產(chǎn)生一定的壓力降。被測顆粒越大，產(chǎn)生的壓力降越小，而U形管壓力計水位上升越高，在粒度讀數(shù)板上讀出的粒度值越大。反之越小。U形管壓力計有雙重作用，它既是壓力計，又是流量計（毛細(xì)管流量計），其值既表示空氣通過粉末試樣堆積體后的壓力，又表示空氣經(jīng)粉末試樣堆積體通過針形閥的流量。

粉末粒度的具體測量過程參見GB/T 3249-2009 金屬及其化合物粉末費氏粒度的測定方法。每臺儀器都配有一個紅寶石標(biāo)準(zhǔn)管，其上標(biāo)有規(guī)定孔隙率下的高低檔值。高檔值用于標(biāo)定較細(xì)粉末的測定，即0.20～20μm范圍粉末的測定；低檔值用于標(biāo)定較粗粉末的測定，即20～50μm范圍粉末的測定。

測量時，首先應(yīng)找到**孔隙率，然后再在**孔隙率下測量粉末的粒度。用一份粉末試樣找**孔隙率，先從較高的孔隙率開始，逐步壓實粉末，視粉末壓縮性不同，取0.005～0.05不同的孔隙率間隔。壓一次，測一次粒度，直至壓不動為止。取相鄰兩個*接近的粒度值所對應(yīng)的孔隙率的平均值為**孔隙率。用另一份試樣，在所找到的**空隙率下進(jìn)行測量，此時所得數(shù)據(jù)作為*終結(jié)果報出。
