DGBZ型
直接聯系
江蘇先鋒智能科技股份有限公司
面議
先鋒
DGBZ型
10509
--
利用物料中的水份在真空狀態下沸點降低的特點來進行干燥的設備。該設備用蒸汽（熱水、導熱油）對夾套間接加熱，水份受熱蒸發并被及時抽除。
工作原理
??DGBZ型電池材料臥式攪拌真空干燥機是利用物料中的水份在真空狀態下沸點降低的特點來進行干燥的設備。該設備用蒸汽（熱水、導熱油）對夾套間接加熱，水份受熱蒸發并被及時抽除。在干燥機殼體內部，耙齒通過傳動軸帶動，耙齒端與軸線設計有一定夾角，主軸通過正向反向轉動，使物料沿軸向移動以利于干燥及出料。殼體內部可加入二根或四根敲擊棒，以利于物料的快速干燥粉碎。敲擊棒為與殼體等長的空心厚壁不銹鋼管，其在殼體內部是自由運動的，敲擊棒在內部不斷敲擊物料，使物料不斷被敲碎(物料獲得更大的比表面積)來加速干燥過程，成品物料質量更佳。
設備特點
1、實心全不銹鋼主軸設計。因物料在干燥過程中形態變化較為復雜，在干燥過程中物料會變得黏稠，實心軸的良好剛性能夠充分保證干燥過程穩定進行。
2、筒體選用較厚鋼板制作，更耐壓，且保證不變形。
3、鑄造不銹鋼耙齒。大多廠家設計為空心管焊制耙齒，在干燥過程中容易彎曲、斷裂，尤其在干燥機內部加入敲擊棒后，空心管焊制耙齒故障率較高，經常出現耙齒彎曲、斷裂現象。鑄造不銹鋼耙齒的高強度及穩定性，使內部加入敲擊棒后工況極其穩定，其在實踐中已得到充分證實。
4、進、出料人性化設計。進料體為快卸法蘭，裝料快捷方便。出料體為蝸輪蝸桿封閉式出料體結構，出料方便，操作簡便，出料口底部無存料，出料時裝袋方便。
5、改進的軸端密封，使泄漏降到*小。該密封型式在對密封要求很高的固體甲醇鈉等產品的生產工藝中，得到了良好的驗證。
==
6、采用可拆式螺旋板式換熱器，在保證冷凝面積的同時，延長氣體在冷凝器中的停留時間，以提高冷卻效果。
7、冷凝器與儲液罐采用了一體式設計，節省了設備安裝空間。儲罐采用一罐兩室的設計，保證設備在不停機情況下連續工作。
技術參數
項目 | 型號 | ||||||
|---|---|---|---|---|---|---|---|
單位名稱 | DGBZ-500 | DGBZ-750 | DGBZ-1000 | DGBZ-1500 | DGBZ-2000 | DGBZ-3000 | DGBZ-5000 |
工作容積（L） | 300 | 450 | 600 | 900 | 1200 | 1800 | 3000 |
內筒尺寸（mm） | φ600X1500 | φ800X1500 | φ800X2000 | φ1000X2000 | φ1000X2600 | φ1200X2600 | φ1400X3400 |
攪拌轉速（rpm） | 10-15 | 10 | 8-10 | 5 | |||
功率（kw） | 3 | 4 | 5.5 | 5.5 | 7.5 | 11 | 15 |
夾層設計壓力（Mpa） | ≤0.3 | ||||||
筒內壓力（Mpa） | -0.09~-0.096 | ||||||

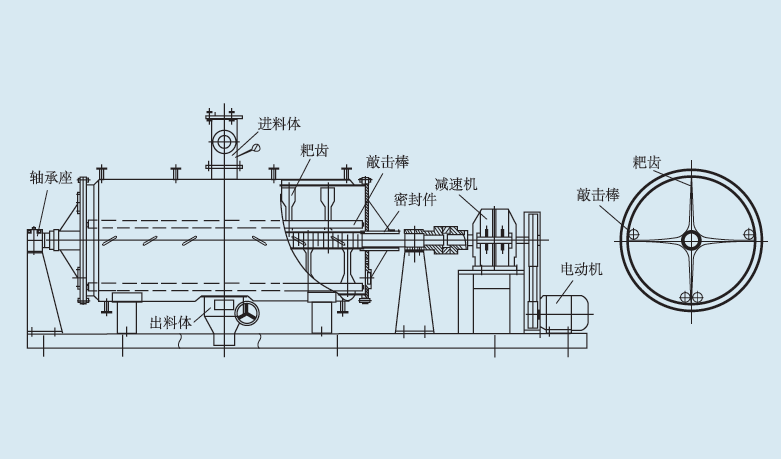

簡易結構圖
